技术干货 | 基于晶华微SD80P202便携式打气泵方案

一、概述
轮胎气压过高或过低都可能导致爆胎发生交通事故。胎压过低时:轮胎磨损加剧,油耗增进!胎压过高时:高速行驶急刹容易爆胎!便携式打气泵能让您在户外也能补充轮胎气压,减少意外发生。

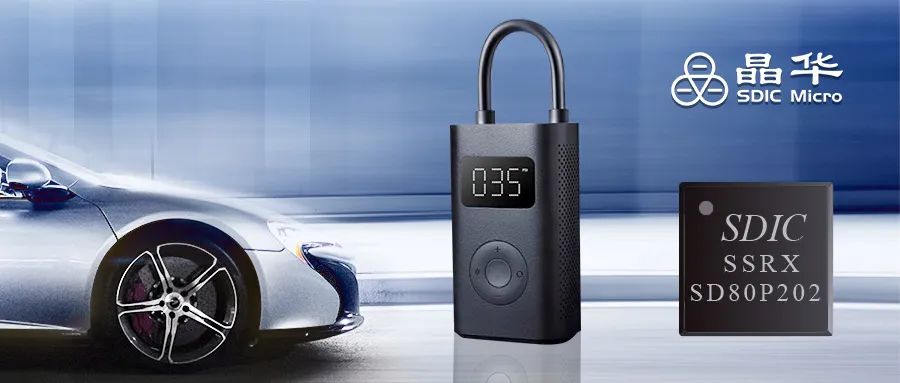

图1. 便携式打气泵

二、便携式打气泵的基本功能

1、具有四种模式选择(汽车轮胎,摩托车轮胎,自行车轮胎,球类),每种模式均可按需调节预设打气气压大小;
2、多种气压单位显示(PSI,BAR,KPA,kg/cm²),更加清楚直观气压变化;
3、打气至设定气压自动停止,无需时刻注意气压变化;
4、内置照明LED灯,和SOS求救灯功能。
三、一款基于SD80P202的便携式打气泵应用方案

本文将重点介绍基于晶华微SD80P202的便携式打气泵打气泵应用。便携式打气泵方案框图如图2所示。SD80P202芯片资源丰富,工作电压范围:2.0V ~ 5.5V,具有三路高精度ADC,能准确测量出气压数据;自带LCD/LED驱动,不需要专门的LCD/LED驱动芯片便可实现LCD/LED显示;内置VDD电压检测,检测范围在2.0 ~ 4.9V。只需要很少的外围元器件就可以实现便携式打气泵应用方案,自带的硬件资源也降低产品研发门槛,缩短项目开发周期。

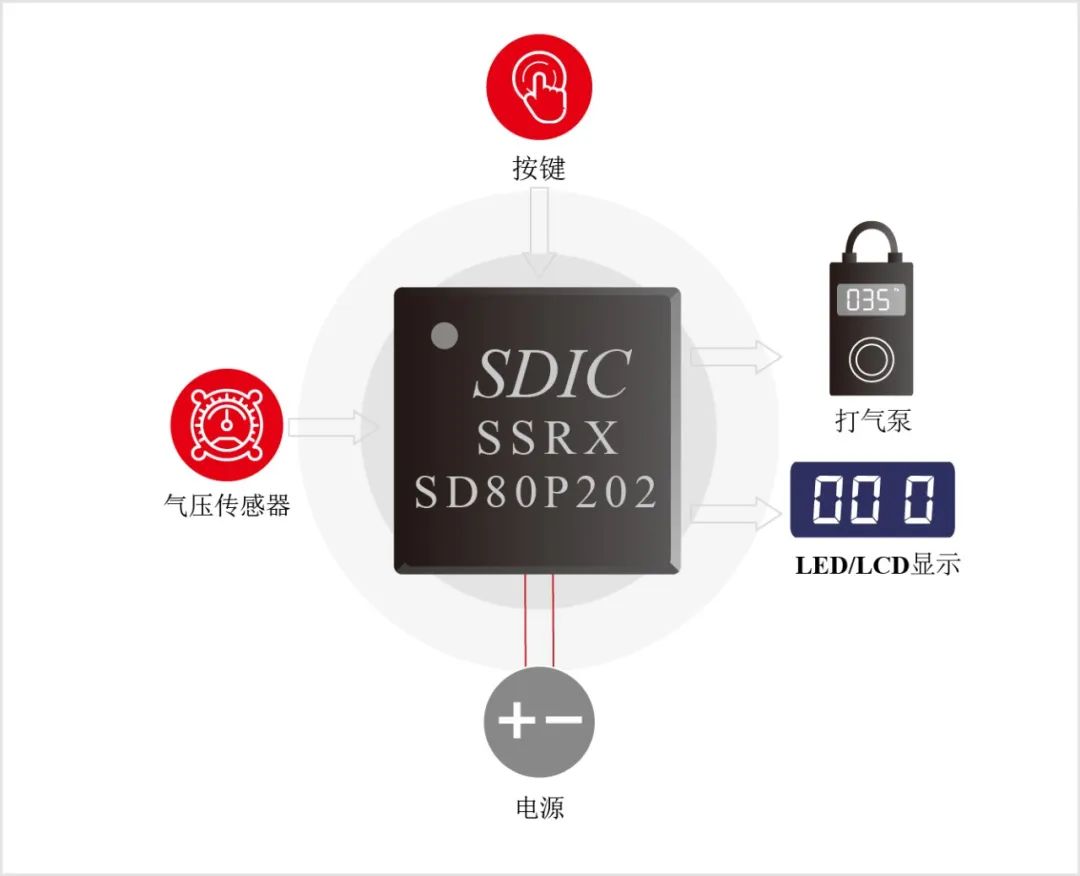

图2. 便携式打气泵方案框图

四、气压传感器温度补偿
器件的敏感组件内部有微型的可变形硅膜,上面沉积有压敏电阻,其构成一个惠斯通电桥结构, 如图3。在施加压力的作用下,硅膜产生微观形变,由此引起了在膜边缘的应力。处于膜边缘的压敏电阻,由于压阻效应(即应力引起电阻变化),当压力施加于传感器时,其输出电压讯号为:

ADCount = ( V+ – V- ) / (VIN+ – VIN-) = ΔR / R

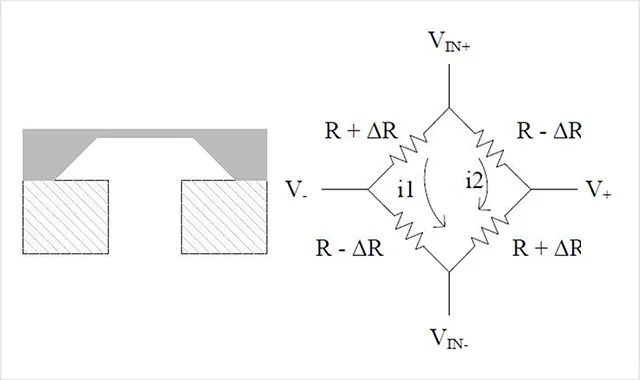

图3. 气压传感器电桥结构

基于压敏器件的原理,压敏电阻效应本身就是随温度变化而不同的。虽然通过惠斯通电桥式的对称结构,芯片可以自身抵消大部分的受温度引起的误差,但是其它的某些误差,例如在平面结构定义的时候电阻本身相对于膜片位置的不对称性,都会引起大幅度的压敏电阻不对称性,导致最终电桥输出随着温度变化而引起误差,或者是传递曲线中的非线性特征。

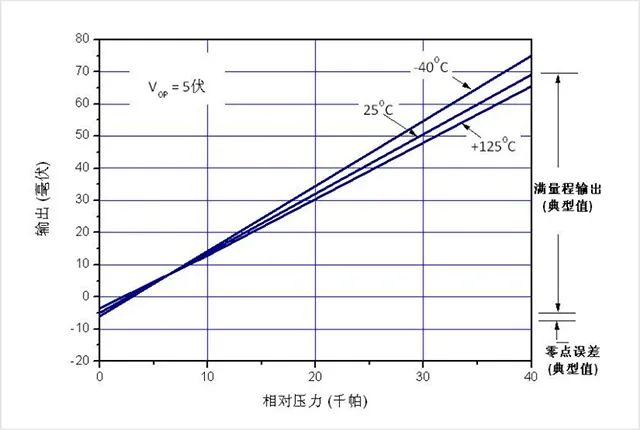

图4. 典型的温度压力曲线

针对压敏器件灵敏度的温度补偿,传感器可以串联低温飘电阻,如图5。当电桥电阻随温度变化时,施加其上的电压也同时变化,令其输出变化得已抵销,得出:

ADCount = ( V+ – V- ) / (VR+- VR -) = ΔR / Rref

因Rref的温飘比传感器的R小并且对温度反应比较规律, 因此可以改善了电桥的温度系数, 其效果如同定电流测量方式,令灵敏度的温飘(TSO)可以得到大幅改善。

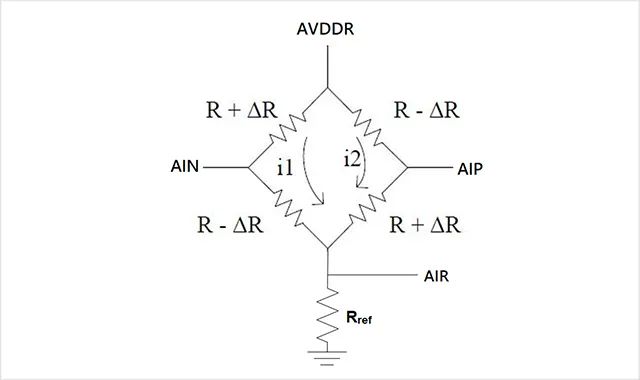

图5. SD80P202测量电路

五、基于SD80P202便携式打气泵原理图

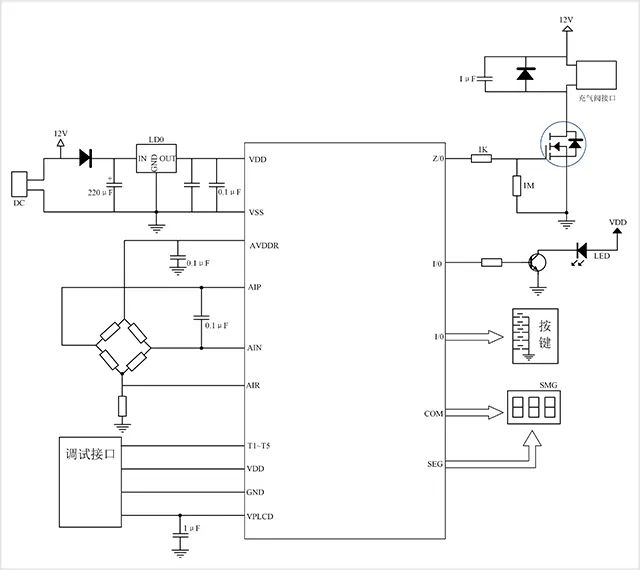

图6. 基于SD80P202的便携打气泵原理图

六、SD80P202芯片性能特点
•   高精度 ADC,ENOB=17.6bits@8sps,单个差分通道或者 3 个单端通道 。
•   低噪声高输入阻抗前置放大器,1、12.5、50、100、200 倍增益可选。
•   8 位RISC 超低功耗 MCU,49条指令,6级堆栈,在2MHz 工作时钟,MCU部在3V工作电压下电流典型值为 800uA;32kHz时钟待机模式下工作电流2uA,休眠模式电流典型值为1uA。
•   24K Bytes OTP 程序存储器,256 Bytes SRAM 数据存储器。
•  具有 OTP 低压烧录功能。烧录电压范围:2.4V~ 5.5V,可以用于替代外部 EEPROM。
•   内置 RC 振荡,无需外部时钟。
•   8位TIMER,用于定时中断。
•   内置1路UART 通信接口 。
•   内置硅温度传感器,可以单点校正。
•   18SEG×4COM液晶驱动电路,超低功耗和大驱动能力设计;内含程控升压模块,可以在低压条件下维持高亮显示, 液晶支持1/2BIAS和1/3BIAS 两种模式 。
•   支持LED驱动电路,Sink端驱动电流为60mA 。
•   输出五种可选择稳压源:2.4V / 2.6V / 2.9V / 3.3V / 4.5V,提供外部传感器激励信号。
•   灵活的电池检测功能,检测范围 2.0V~ 4.9V 。
•   所有输入口带施密特触发输入,可以选择是否使用上拉电阻 。
•   Watch Dog Timer 。
•   掉电检测电路和上电复位电路。
•   工作电压范围:2.0V ~ 5.5V。
•   工作温度范围:-40℃~ 85℃。
七、总结
SD80P202与其他通用MCU相比,在便携打气泵应用上可节省大部分外围元器件,加之高效的软件技术支持,价格和时间成本上具有较大的优势。
