【工业传感器专委会】由《传感器技术趋势 2022》看中国传感器产业能向德国学什么?

数字经济将重塑全球经济结构,是未来经济发展的最大机遇。传感器采集环境中的自然信号并进行传输、处理、存储与控制,用以桥接物理世界与数字网络,是数字经济时代的基石,总量也随着数字经济的逐步深化而节节攀升。总量大举扩张的同时,传感器技术的发展似乎进入平台期,近年来乏有振奋人心的变革性突破。在新公司、新材料、新技术、新应用层出不穷之时,传感器技术发展面临着怎样的机遇与挑战?
SENSOR CHINA于近期引进由德国传感器和测量技术协会(简称:AMA协会)主导编写及出版的《传感器技术趋势 2022》研究报告(以下简称 报告),以期通过对世界传感器巨头国家之一德国的行业经验、新技术和新应用领域机会的全面梳理,为中国传感器行业中长期发展提供前瞻性的视角,为行业决策人、研发人员和市场专家等的未来研究、开发等提供助力。

图:此报告前后共计20余为专家参与编撰,以上为部分核心参与人员

如您对报告详细内容有兴趣,欢迎联系我们作进一步咨询。

为什么要向德国学?

工业4.0概念家喻户晓,而这一代表先进工业硬实力的概念,最早就是由德国于2013年首次提出。工业4.0的提出旨在提升德国制造业的智能化水平,传感感知正是其基础,支撑了德国工业硬实力的持续强化。终端应用需求又反过来促使传感产业技术的发展,并带动德国传感企业持续引领全球产业前进方向。日前,赛迪顾问介绍“2021年全球传感器TOP10企业排名”情况时指出,德国企业博世传感器全球排名第一,排名第四的西门子传感器也是德国企业。除此之外,SICK、英飞凌、贺利氏、WIKA等全球知名传感器厂商的总部均在德国。
与之相比,中国传感器产业的产值超2000亿元人民币,却分布在约2000家企业、3万种产品中,全球知名企业极为个别且多以应用创新闻名,整体产业发展的根基仍需进一步夯实。
当此之时,SENSOR宝认为,由德国传感器和测量技术领域专家,梳理传感产业发展脉络,汲取专家课程、研讨会、自主研发项目以及行业访谈等的经验,结合全球对技术发展需求的趋势对产业的影响,前瞻产业新技术和新应用领域机会等洞察,将能够为中国传感器产业的有志之士提供足够的启发。

报告大纲及要点亮点摘录

01
传感技术要求和总体发展趋势
在德国对未来科技发展的战略重点中,如下六项优先任务与中国未来5-10年规划一致度很高。这也说明,德国传感器产业经验对中国传感器产业发展有很大参考意义:
  • 数字经济和社会——利用数字化的机遇促进德国繁荣;
  • 可持续经营——生产和消费时注重能源和资源节约、环境可持续性和社会相容性;
  • 创新的工作环境——有创意的想法和经济创新是现代工作环境的基础;
  • 健康的生活方式——研究积极自主的生活方式;
  • 智慧出行——交通基础设施能够高效的协同运行;
  • 公民安全——实现复杂系统和基础设施顺畅交互,同时隐私得到保护。
具体来说,本报告在正文第一部分即“传感技术要求和总体发展趋势”中指出,传感器技术市场非常不均匀、产品品类众多且高度细化。基于德国传感器市场已有或研发中的传感器情况,列出超过100个测量参数如图。
如此多样性的需求,恰恰是德国中小型或初创公司的机会所在,即为客户的不同测量需求提供众多差异化的解决方案。而基于此形成的高度专业化传感器公司,通常能在其所在的细分市场中向全球提供产品和方案服务,也使得德国传感器行业成为高资质专家就业的主要方向。

报告还分析称,从对传感器技术发展的全球化需求中以及从信息处理趋势中派生出很多新的需求。为了掌握越来越复杂的技术,“传感器”正在向“传感器系统”方向发展,总体上会有高度集成、传感器融合、预见性自主处理、自监测自重置、自适应策略、机器学习功能等发展趋势,即传感器将越来越多地向认知系统过渡,从而减轻日常工作中操作人员的工作负担并引入更多的辅助功能。而这些总体趋势将使未来的传感器具有以下特性:
  • MEMS传感器的应用范围继续扩大(第 C 2 章);
  • 除机械变量外,化学变量的测量和气体传感器的研发越来越多,包括向多功能传感器的过渡,实现在一个传感元件上同时测量物理、化学或生物变量(第 B 3 章);
  • 通过微纳米集成以及进一步缩小传感器尺寸,以达到全新的物理测量效果;
  • 非接触式传感器的使用越来越多(第 B 2 章);
  • 当前主要使用的传感器材料为硅,除此之外,在结构集成中还会陶瓷和聚合物薄膜作为硅的替代品(第 C 3 章);
  • 加强传感器电子设备的功能一体化:除了模拟信号采集之外,还包括数字信息处理和信息获取,趋势分析,自监控,自适应(第 C 4 和 C 5 章);
  • 在测量过程中使用更多高温传感器和非接触式测量原理实现直接过程耦合
  • 使用电阻或压阻薄膜传感器阵列、光学法、阻抗频谱法和超声原理采集平面或空间分布式测量数据;
  • 使用新的测量原理以及高敏感的薄膜磁敏原理,如基于光子相互作用的磁阻和光学测量原理;
  • 向无线通信传感器的转变以及对接安全的全域网络(第 C 4,C 6 章);
  • 使用能量自给的传感器,如通过能源收集方式(第 C 4 章);
  • 将可再现系统模型作为虚拟传感器,使用易获取或已采集的测量变量计算不易采集的测量变量;
  • 在集成传感电子设备中使用高精度估测滤波器能更好的处理模糊信号。
无论是否特定行业,传感器厂商在初次沟通时可能都会面临客户对高精度、实时性、无故障运行、无需维护、集成或安装便利性、低成本等的无限追求。报告分不同行业,如消费电子、汽车技术、机械制造、医疗技术等9大领域给出传感器质量要求评估,为创业公司或跨界者提供专业建议。
02
传感器的发展趋势
报告在本章中开篇即指出,从发展的眼光来看,转换器、换能器、变换器、执行器、测量器件等均统称为“传感器”。
报告基于 AMA 协会科学委员会成员机构和合作伙伴以及传感器企业的经验之谈,选取了两大类4小类测量变量,并针对这些测量变量描述的最新技术、过去几年的创新和有趣的开发方法发展方式、以及这些发展方向潜在优势、目前已实现和将来可能的应用范围进行说明。
  • 电磁测量变量:第 B 2.1 章磁阻传感器,非接触式空间分辨电导率测量,高灵敏度磁强计,非接触式空间分辨介电特性测量的超宽带传感器;
    报告举例称,比如近年来热门的用于检测极弱磁场的超导量子干涉仪(SQUIDs),广泛用于监测由深矿床造成的地球磁场扭曲,掩埋考古遗址的磁信号或者与生命体征相关的信号,以及等在材料检测中确定导体的裂纹和其它材料缺陷,或于医疗应用中探测磁性纳米微粒等。其技术升级思路是,通过将SQUIDs传感器连接成阵列形式、每个SQUID环路的大小不一,可构成超导量子干涉滤波器(SQIF),能够自由调节传感器灵敏度,且可以对磁通量密度进行绝对测量。
  • 机械测量变量:第 B 2.2 章预防性维护(状态监测)和架空电线监测传感器系统;
    机械测量方向的研发重点亮点纷呈。比如通过使用纳米技术,可以发掘出新型传感效应,包括用于检测位置形状的单个传感器空间分布以及增加测量点数量。尤为重要的是,微纳米集成将扩大传感器功能范围,如提高误差修正、自诊断和自补偿、自适应具体的测量条件以及低成本封装和与数字环境的安全联网。
  • 光学测量变量:第 B 2.3 章高温测量—非接触式温度测量和图像分辨式颜色测量系统;
    21 世纪,光子学将实现工业应用的遍地开花。在对光学测量的研究、开发中,主要分为两大方向,即确定光学测量变量本身参数;以及使用光学测量方法测量任意参数。
    第二种情况具体将包括使用光子变量测量国际单位体系中非光学基础测量变量,如长度、质量、时间、电流强度、温度和物质量以及由此推导出的测量变量。比如,目前全球最精确国家计时测量标准使用的是原子钟,但是,光子钟可比它精确 100 倍,是下一代计时的最优选。需要特别指出,光子测量装置的特点通常是通过图像获得测量数值(初始变量),因此在测量中,图像处理就起到了至关重要的作用。

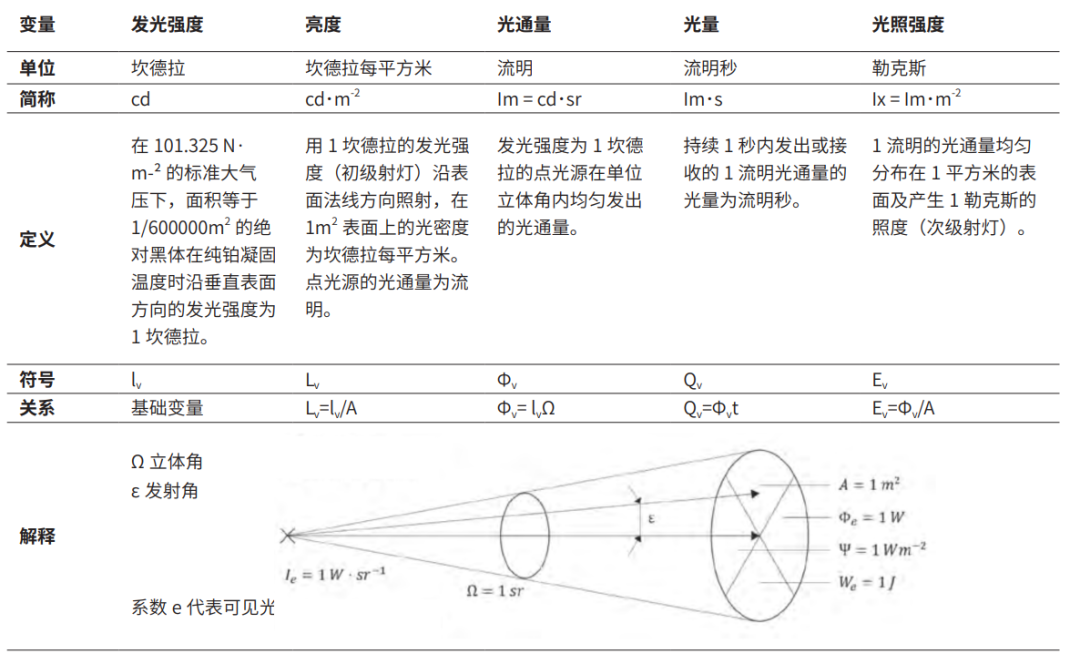

图:光子光度测量变量

  • 医疗测量变量:第 B 3.1 章按需通风控制,第 3.2 章化学测量变量和医疗微传感器,医疗测量变量。化学传感器和测量系统领域的研究趋势多种多样,包括功能性涂层、换能器、动态运行等。报告指出,各技术在应用中组合使用才有可能取得成功:比如通过换能器实现的功能涂层测量系统、控制和测量信号的电子元件、信号处理以及 AVT 的完美匹配,才能成功构建化学传感器系统。

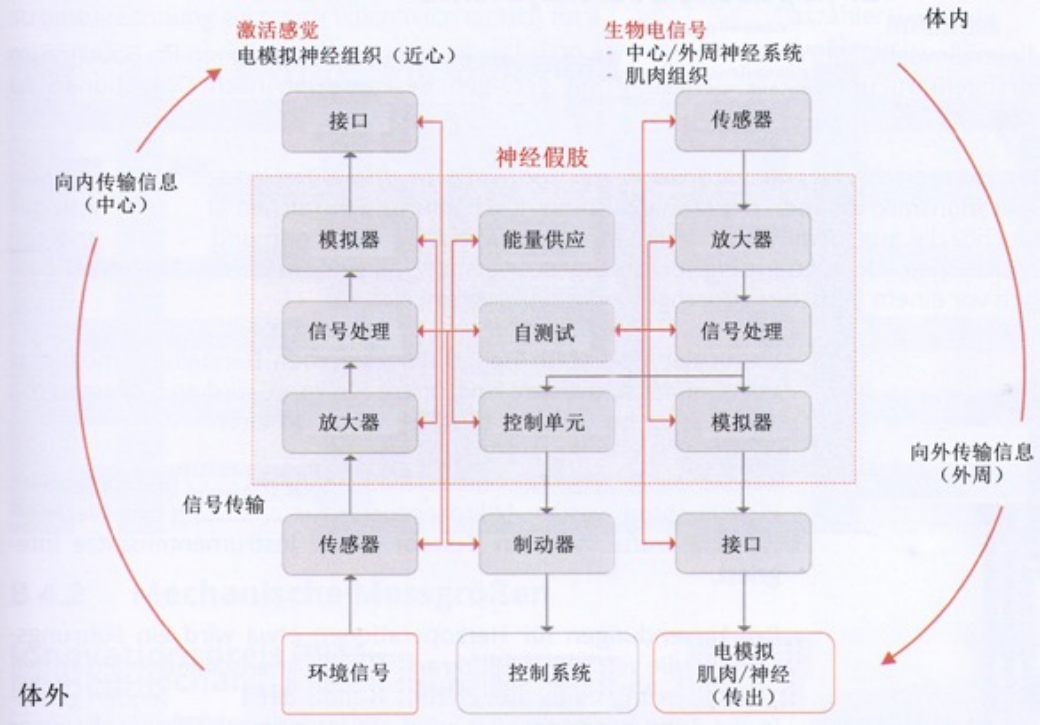

图:神经假肢框形图——带双向信息传输以及用于测试植入物功能的传感器

03
传感器元件和制造工艺的发展趋势
传感器技术受益于半导体、电路、材料、制造,甚至软件算法等多领域的新技术发展。比如,通过硅技术中的洁净室技术、光刻、氧化和扩散工艺、金属化的扩展,3D MEMS 技术应运而生;随着大屏显示器和薄膜太阳能电池的出现,基于薄膜技术的薄膜传感器得以开发;光纤是从光学信息传输的发展而来的,成为光纤传感器的基础等。
报告展示了快速发展的数据处理、微电子和软件技术,被集成到传感器技术和测量技术中的示例。报告指出,这改进了传感器技术能力,获得更多的用户效益并且提供更多的技术方案,还可以为其他传感器工作提供借鉴。
  • 第C 2 章详细描述了 MEMS 技术及其产品示例,以及该技术遇到的机遇和问题。
  • 第 C 3 章中,描述了不同技术解决方案中的组装和连接技术以及壳体问题,涵盖电路板集成、Molden,以及晶圆级的封装。
    印刷电路板集成在这里起着重要的作用(第 C 3.1.3 章),可以通过不同的模具技术完成传感器和相关触点的封装。通过晶圆级封装可以实现特殊硅基传感器的封装(第 C 3.1.5 章)。还将进一步优化基于电路板的评估电子器件传感器的集成(第 C 3.2.2 章)。如第 C 3.3 章所述,通过印刷技术将传感器、电子元件和电路板集成在柔性聚合物薄膜上,也可以带来降低成本的新机会。
  • 由于微电子技术的能力不断增强和特定的硬件及软件方案,出现性能不断提高的“智能传感器”,如第 C 4 章中所述。
    其中包括信号处理和数字化、微控制器和 DSP 的使用、各种外围模块和数据存储器(第 C 4.2 章)。对此使用的软件(第 C 4.2.3 章)、操作系统和通信(第C 4.2.6 章)有很大的不同。无线能量自给式传感器系统、网络以及能量收集越来越重要(第 C 4.2.9 章)。
  • 自我诊断、自我校准以及故障的发生或者检测,属于第 C 5 章中讨论的内容,以磁传感器(第 C 5.1.2 章)和自我监测执行器(第 C 5.2 章)为例对此进行了解释。
    · 传感器自适应,即测量范围和工作频率范围与相应测量条件的最佳匹配;
    · 纠正系统传感器误差和减少随机误差,例如通过最佳滤波器或者自适应滤波器;
    · 传感器自校准,例如通过生成参考变量来调整测量链;
    · 采取传感器故障检测、故障诊断和重新配置的方法及流程,从而确保传感器容错。
  • 第 C 6 章中概述了工业中增加使用物联网的方案,其中介绍了传感器技术的通信和系统集成的方案,预期传感器集成到数字环境中将带来重大变化:
    · 传感器嵌入数字环境:Cyber Physical Systems(CPS,第 C 6 章);
    · 集成到流程和生产自动化中;
    · 在现场实施“物联网”、“普适传感”(实时测量数据的随时可用性)、现场以太网。
报告在总结部分强调,德国的传感器和测量技术领域主要以中型公司为主。400 多家公司由AMA 协会组织,提供约 100,000 个工作岗位,实现约 100 亿欧元的直接销售额,并且销售和员工数量不断增长。从技术的角度来看,德国传感器产业非常活跃。成立新公司、研究新的材料或者使用新的技术、改进传感器并且发现新的应用等,德国传感器行业可以供应全球传感器市场约 20%的份额
然而,关于市场和新技术的国际化需要在全球经济发展中考虑,毕竟这些趋势可能会带来新的机遇,也可能造成更大挑战。因此,“传感器技术趋势 2022”研究报告重点介绍了新的趋势、机遇和威胁,并且描述了在面对爆炸性增长的传感器大众市场、更复杂的传感器系统情况下,如何通过行业研究合作,创造新事物以及改进旧事物。
如您对报告详细内容有兴趣,欢迎联系我们作进一步咨询。
《传感器技术趋势2022》

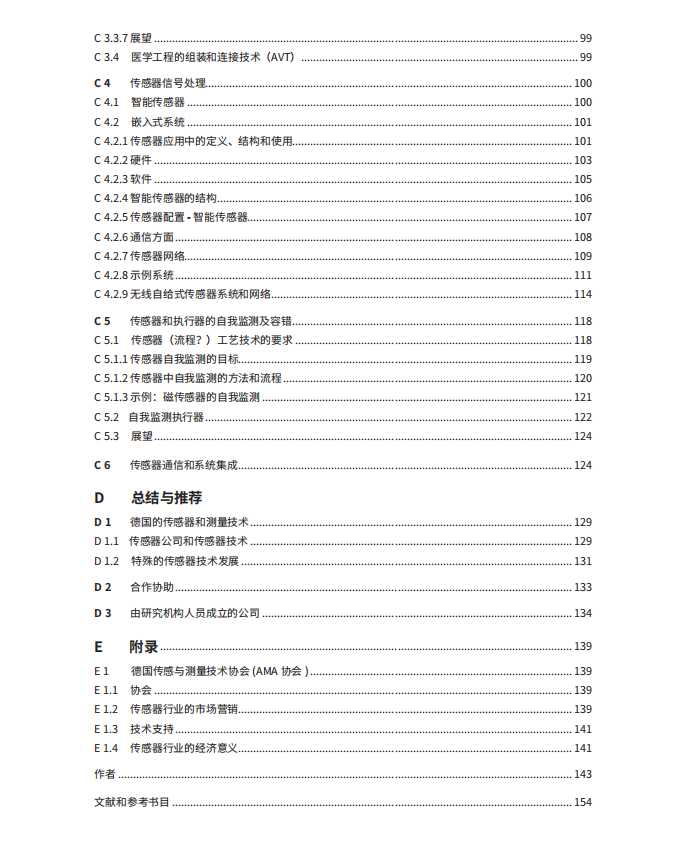

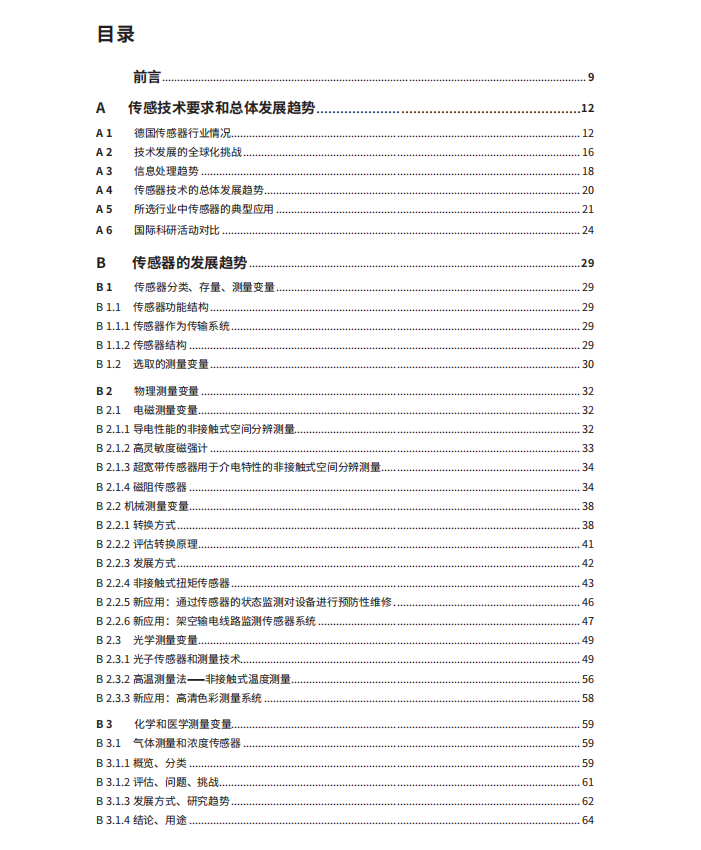

以上的研究来自于德国传感器与测量技术协会(AMA协会)组织编写的《传感器技术趋势2022》,这本研究报告介绍了未来传感器行业的趋势、机遇和威胁,并且描述了如何通过行业研究合作。本研究报告为传感器行业中长期发展提供前瞻性的视角,这一视角基于核心的专业知识,本报告将这些专业知识结构化整合并有系统地呈现,是一份优质的产业研究报告,对国内的传感从业者有非常大的参考价值,SENSOR宝看完觉得非常有必要分享给大家(以下是全册目录)。

一些说明:

  1. 此研究报告的目标群体是行业决策人、研发人员和市场专家,同时也会为初创企业提供建议。
  2. 此研究报告为传感器行业中长期发展提供前瞻性的视角,报告汇集了传感器和测量技术领域专家的经验,这些经验汲取于专家的授课课程、研讨会、自主研发项目以及与行业合作伙伴的访谈。
  3. 此外,为了使读者对传感器的未来发展趋势有更直观的了解,本报告也总结了几种新型传感器的应用。

关于传感器与测量技术协会(AMA协会):

AMA协会由1980年成立的“测量值转换器工作组”和14家中小型传感器公司联合发展而成。1992年,更名为“AMA传感器技术专业协会”(AMA Fachverband für Sensorik e.V.)。考虑到测量技术的重要性,该协会于2013年更名为“传感器与测量技术协会(AMA Verband für Sensorik und Messtechnik e.V.)。现在AMA协会约有480名会员。AMA协会被公认为德国传感器技术和测量技术行业的代表。由于传感器和测量行业涉及的应用领域广泛,技术要求高,因此该行业有着应用丰富多样性的特点。该行业特点对产品数量、价格、使用的传感器技术、封装、电气和机械接口产生影响。

AMA举办的纽伦堡专业博览会SENSOR + TEST和SNSOR CHINA同为全球领先的传感器展之一。

如对《传感器技术2022》感兴趣,请联系SENSOR宝
