四方杰芯,芯品发布 | 同步降压转换器【FDK1820】

芯品发布
四方杰芯是一家专业的模拟及数模混合芯片设计解决方案提供商。公司为客户提供高性能的ASIC专用定制芯片、GPIC通用芯片。包括通讯收发芯片、DC-DC直流转换芯片、隔离电源芯片、读出电路芯片等。广泛应用于消费电子、工业智能、新能源电力、汽车电子等领域。公司总部位于苏州,于武汉、上海、深圳、南京、首尔等地设立了研发中心和子公司。四方杰芯于各平台正式发布一款全新的电源芯片:

同步降压转换器

FDK1820

FDK1820是一款同步降压转换芯片,最大输出电压支持16V,最大输出电流达2A。已在大陆及台湾客户处完成可靠性和上板性能测试,各项性能表现优异。目前产品已正式发布,面向市场批量供应。欢迎浏览至文末扫码申请样品~

本篇主要从以下几个方面来介绍新产品:
  • 性能特征
  • 典型应用
  • 封装形式
  • 性能测试
同步降压转换芯片  FDK1820

四方杰芯最新推出的这款FDK1820,是一款同步降压转换芯片,针对小型解决方案和高效率进行了优化。该芯片集成了能够提供高达 2A 输出电流的开关,基于电流模式自适应导通时间控制方案。在重负载条件下,典型工作频率为 600 KHz。这些器件经过优化,即使使用较小的外部元件也能实现极低的输出电压纹波,并具有出色的负载瞬态响应特性。低阻抗内部 MOSFET 支持在 4.5V 至 16V 宽输入电压范围内高效运行。通过配置使能引脚,可以实现电源排序。内置过流保护和过温保护等其他功能。FDK1820 器件采用 SOT23-6的引脚封装。
Features
性能特征
  • 输入电压范围为 4.5V 至 16V
  • 典型开关频率为 600KHz
  • 输出电流高达 2A(最大值)
  • 自适应导通时间电流控制
  • 400μA 工作静态电流
  • 效率高达 93%
  • 过流保护
  • 出色的瞬态负载响应
  • 内部软启动时间为 300μs(典型值)
  • 热关断保护
Applications
典型应用
  • 便携式电视
  • 液晶/OLED 显示器和电视
  • DSL 调制解调器
  • IP 摄像机
  • 闭路电视
  • 机顶盒 (STB)
  • 网络

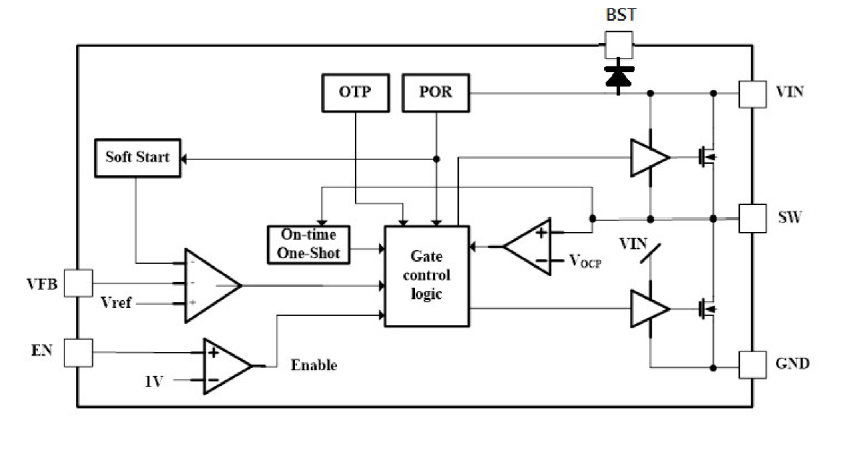

系统框图

典型应用电路

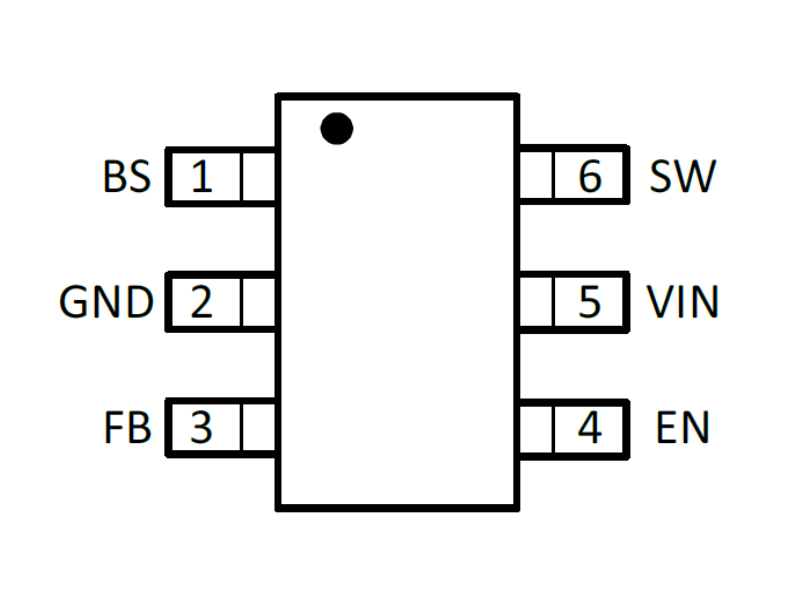

封装形式

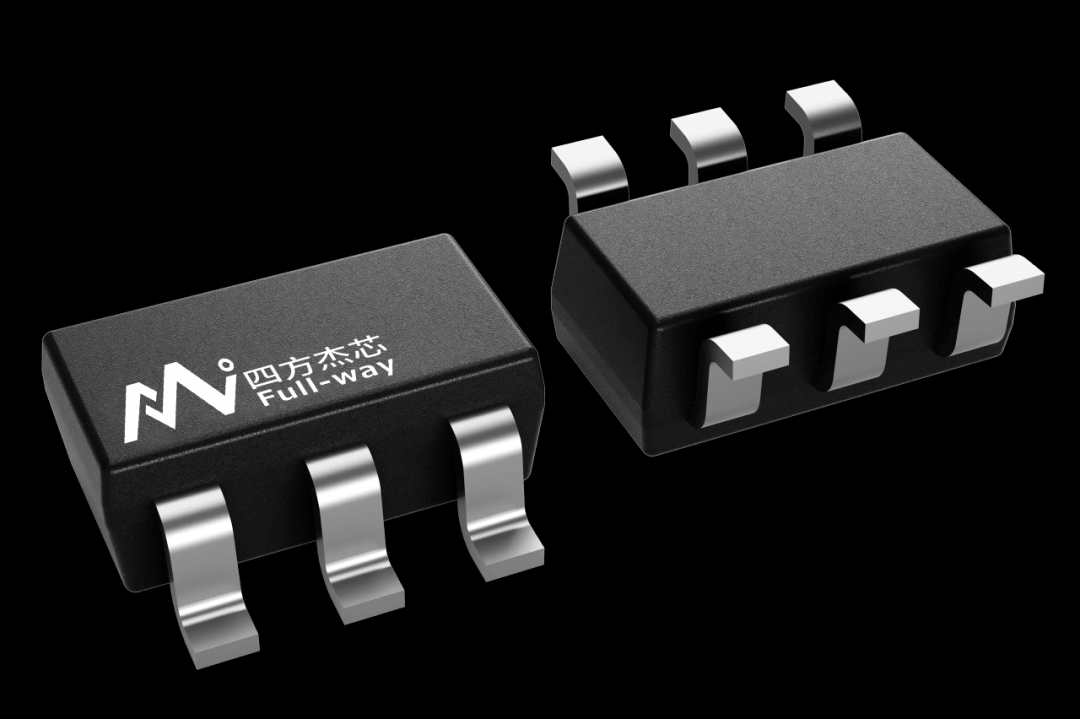

SOT23-6

性能测试

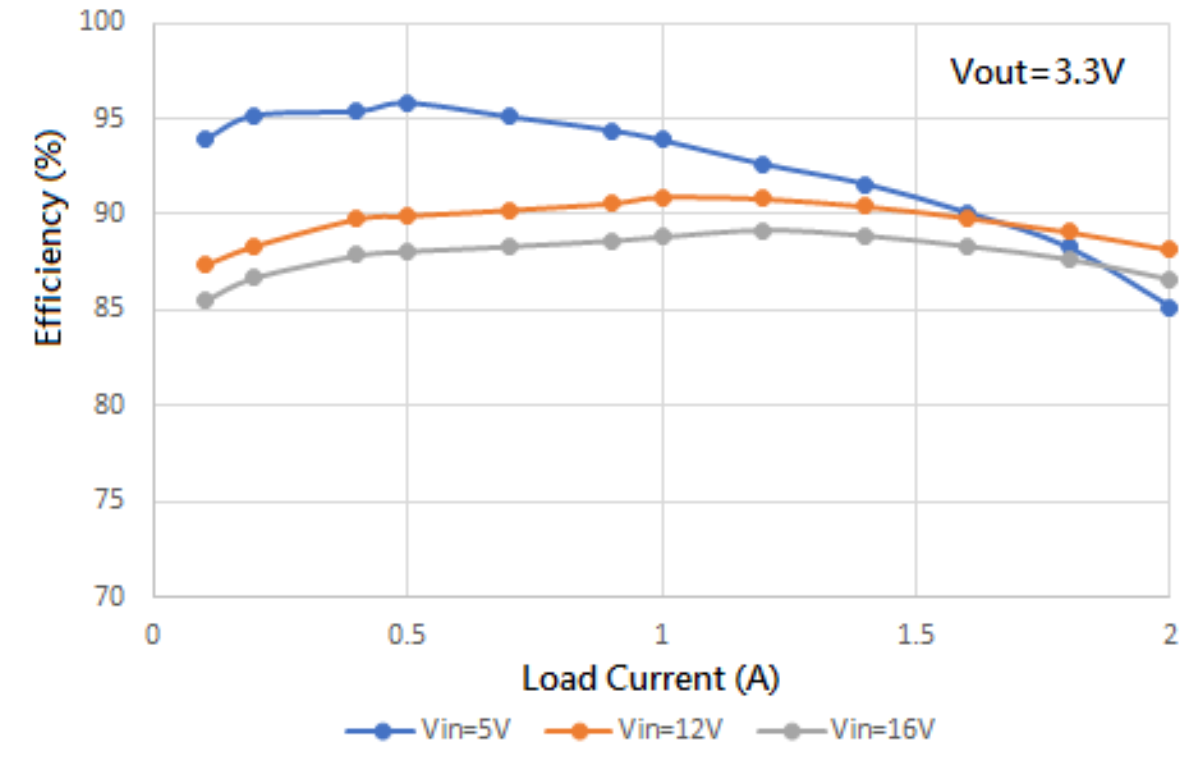

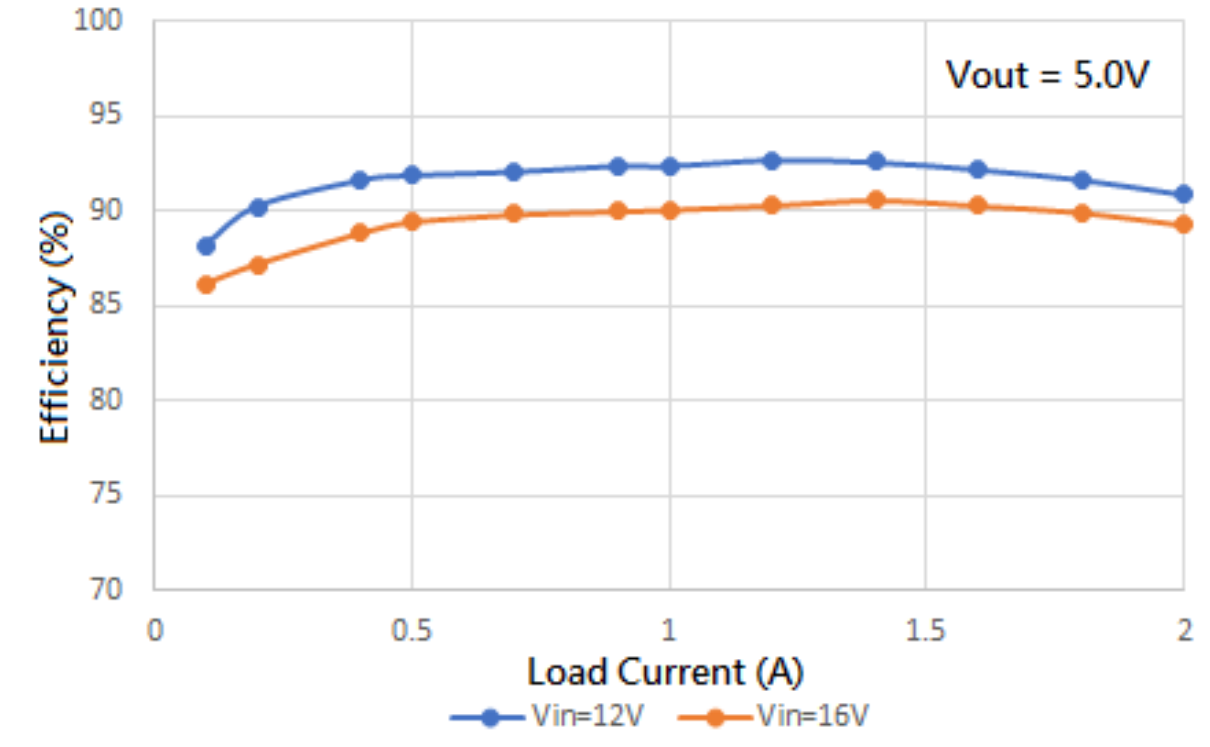

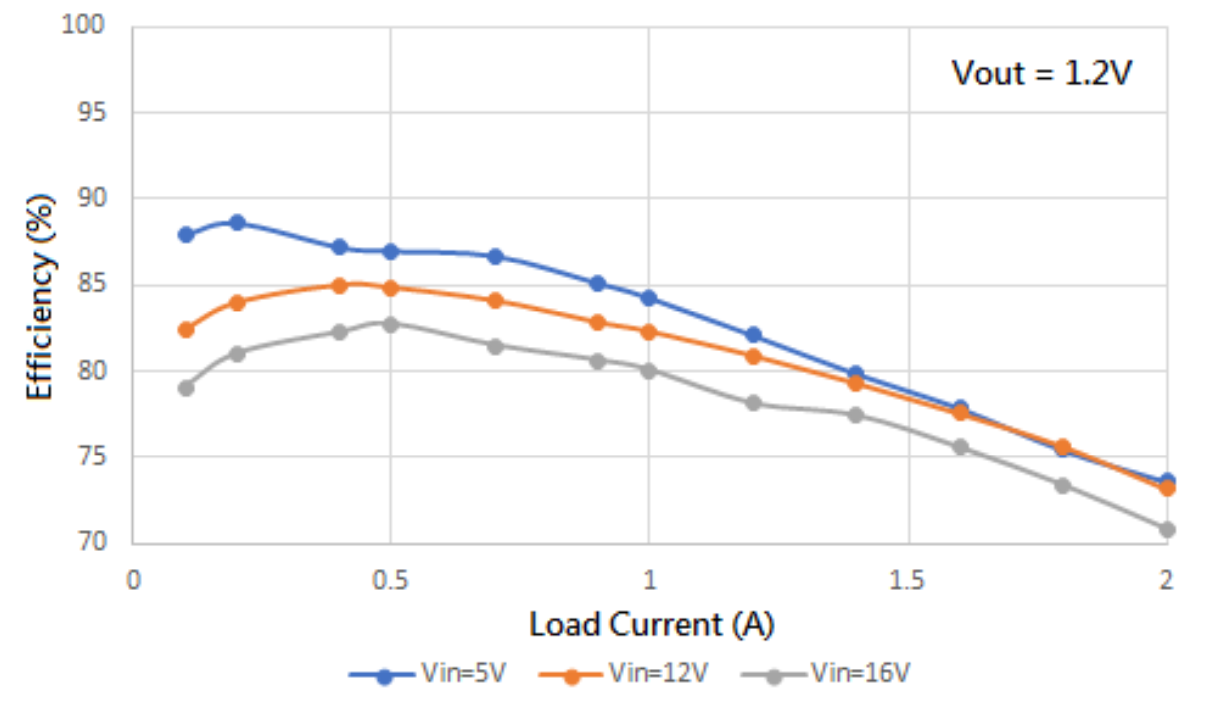

负载性能

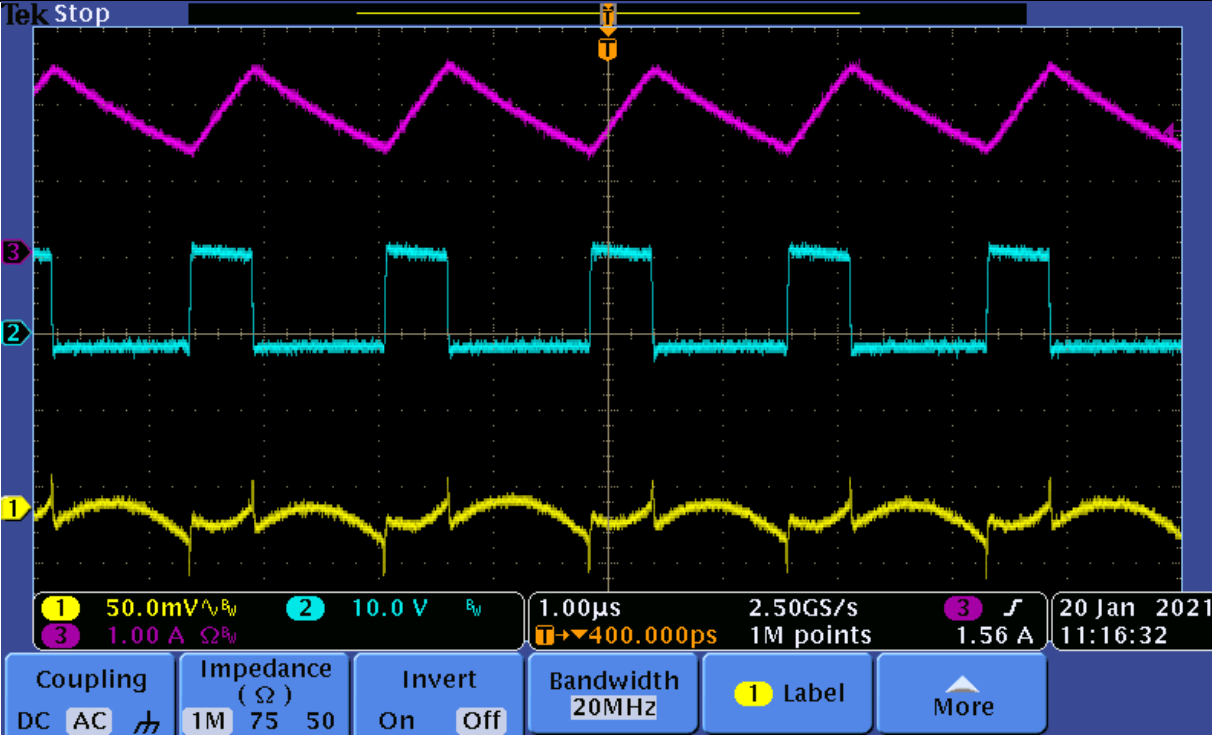

输出纹波

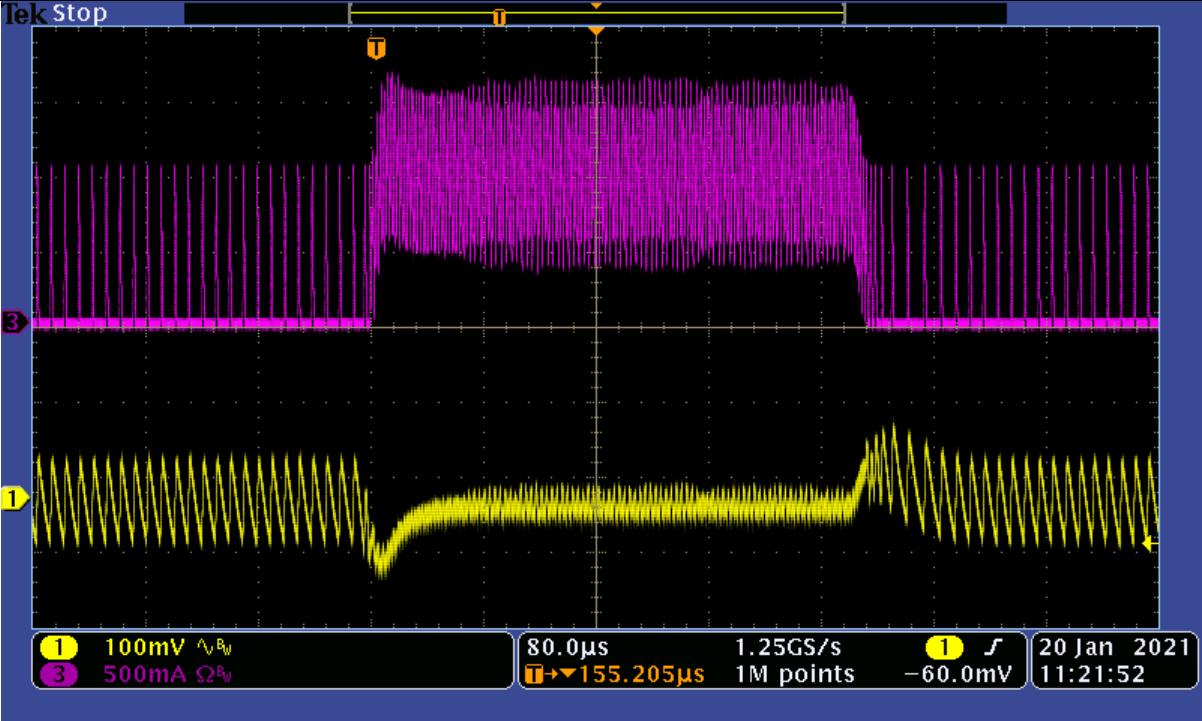

负责瞬态响应

更多性能实测报告,欢迎浏览至文末扫码申请样品~

 更多性能实测,欢迎联系解锁 –

样品申请
