无线电频率划分规定再更新,24GHz交通雷达新升级

SGR

最新无线电频率划分出炉

工业和信息化部新版《中华人民共和国无线电频率划分规定》(工业和信息化部令第62号),于2023年7月1日起正式施行。其中新增了“明确79-81GHz频段无线电定位业务将优先用于汽车雷达应用。”的修订,这一举措将我国对于毫米波频段的使用划分和国际保持高度一致。而当前市面交通雷达的主流频段包含80GHz。此次的修订无疑将对交通雷达产品的未来发展倾向有着重要的影响,这意味着交通雷达产品的频段将回归24GHz或者选择更高频段的93-95GHz。

从产品性价比的角度来说,24GHz频段产品目前仍是路侧交通检测雷达的主流选择,具有高性价比的优点。这包含卡口测速抓拍雷达、流量交调雷达(路侧安装,波束方向垂直于道路)、交通广域雷达等,拥有大量的产品积累、用户和相对完备的芯片方案。94GHz作为新进高频段还没有被广泛使用,也缺乏成熟的供应链支持,从技术切入到产品落地转化这一过程更是遥遥无期。且更高频段就意味着对于产品板材、加工等硬件质量的更高要求,这都是影响94GHz频段成为目前交通雷达主流频段不可回避的障碍。

1  智慧交通展示图

SGR

矽杰24GHz级联雷达

早期的24GHz雷达主要应用于近距离的测速和断面交通流检测,是收发天线较少的小阵列雷达,探测距离和检测精度受到限制。而新一代的24GHz雷达是大阵列雷达,在性能上也有了大幅提升,这中间离不开高集成度雷达收发机芯片的支持。

矽杰微电子推出了可支持级联的24GHz SRK2401A和SRK2402套片产品,SRK2402在片内集成了两个发射通道、四个接收通道和本振信号输入端口,支持多片级联,在实现MIMO功能的同时兼具优异的射频性能。SRK2401A集成了带调制功能的小数分频锁相环、两个发射通道和四个接收通道,支持FSK、FMCW、LMFSK等多种调制模式,其优异的射频性能达到了国际领先。

SRK2401A

SRK2402

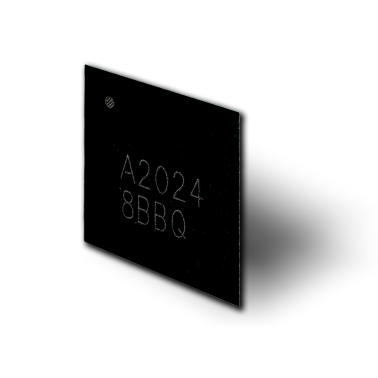

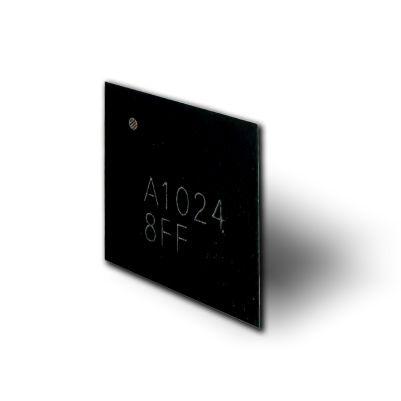

1  SRK2401A和SRK2402芯片

SRK2401A和SRK2402的多种组合,可以轻松实现多发多收的MIMO方案。在提高雷达的探测距离和精度、拓宽探测角度的同时,该方案可实现高性能和低成本的完美统一。

基于级联的24GHz大阵列毫米波雷达的性能获得大幅度提升,拥有区分和滤除静态物体和边缘感知的能力,可以在不受环境、光线等干扰的情况下,快速识别出多目标的边缘轮廓与类别。另外,可视性也随着性能升级而明显增强,高精度测量也在此次升级中得以实现,因传统单颗芯片方案受制于天线排列方式,现在通过级联的方式,把两个甚至多个芯片级联在一起,增加了产品通道数,得到更充分、全面的数据,具备高性能、低单位通道成本的优势。

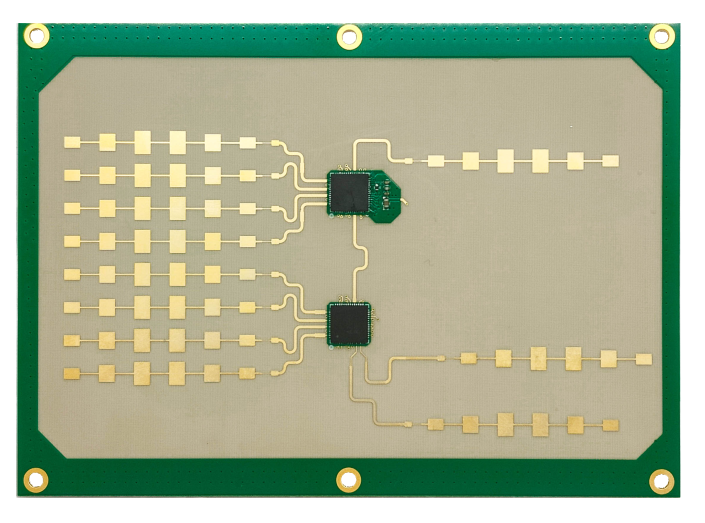

1  SRK2401A和SRK2402级联板

作为领先的路侧解决方案供应商,苏州雷森电子科技已于2022年中旬发布了业内首款24GHz交通毫米波雷视融一体机,通过和矽杰微电子紧密合作,该产品应用多芯片级联方案、MIMO、AI视觉感知、多源异构数据前融合等技术,具备有效探测量程远、数据精度高、融合延迟低、工程易标定、综合性价比高等优势,可满足信控优化、数字孪生、车路协同、全息路口等不同场景需求。产品一经推出,凭其高可靠的交通流数据采集输出能力和稳定的性能,受到行业客户的持续关注和青睐。未来双方将持续加大研发投入,围绕24GHz路侧交通雷达的性能提优和功能拓展展开研究,推出更加符合我国复杂交通感知需求的优质产品和服务。

我国工信部、科技部等部门已经明确指出我国未来要走“车路协同”路线。作为路端感知手段的重要组成,高性能路端毫米波雷达的建设与发展已然成为刚需。矽杰微电子作为国内毫米波雷达芯片产业的领军者,将紧跟政策脚步,进一步加强毫米波雷达芯片的技术和产品开发,让更多的毫米波雷达方案落地为终端商品。
