技术干货 | 基于晶华微SD8115的高性价比广播脂肪秤方案

概要

随着时代发展、人们生活水平的提高，人们的健康理念也发生了一些变化，提倡自我健康管理，而体重能一定程度上反映身体健康状态。如今越来越多的人注重自己的体重管理，蓝牙体脂秤能结合智能手机能很好地监测自己的体重和健康状态，在市场上也越来越受消费者欢迎。

蓝牙体脂秤方案，是一套能够检测人体脂肪率、同时能结合手机APP分析人体各项健康参数的方案。一般来讲，蓝牙体脂秤有称重、测脂肪、上传数据的功能，而相对应APP一般有绑定设备、切换用户、分析人体健康参数、保存数据等功能。相比传统的体重秤，蓝牙体脂秤更加智能化，能够更好地帮助我们管理自己的身体健康。

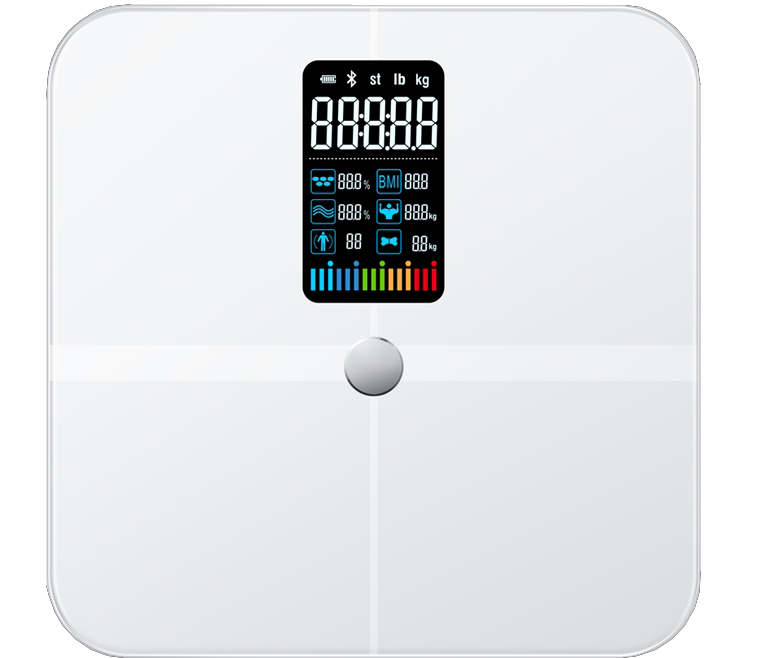

图1. 蓝牙体脂秤

一款基于SD8115的蓝牙体脂秤应用方案

本文将重点介绍基于晶华微SD8115+蓝牙模块的蓝牙体脂秤应用。蓝牙体脂秤方案框图如图2所示。SD8115芯片资源丰富，具有高精度ADC，能准确测量出体重数据；自带LCD驱动，不需要专门的LCD驱动芯片便可实现LCD显示；自带电压检测，不需要低压检测芯片便可实现电池电量检测功能，并且检测电压2.3~3.0V可调整。只需要很少的外围元器件就可以实现蓝牙体脂秤应用方案，自带的硬件资源也降低产品研发门槛，缩短项目开发周期。

图2. 蓝牙体脂秤方案框图

SD8115芯片性能特点

SD8115是晶华微推出的带高精度ADC的SoC产品，烧录电压范围：2.4V-3.6V，用于替代外部EEPROM功耗设计，使用内部高频RC振荡的二分频（2MHz）时钟，3V工作电压下，典型应用时的工作电流只有1.1mA（不包括传感器功耗），非常适合电池供电的应用。

SD8115芯片主要特性：

高精度ADC，ENOB=18.4bits@8sps，单个差分通道或者3个单端通道；
低噪声高输入阻抗前置放大器，1、12.5、50、100、200倍增益可选；
8位RISC超低功耗MCU，49条指令，6级堆栈，在2MHz工作时钟，3V工作电压下电流典型值为600uA。32kHz时钟待机模式下工作电流1.8uA，休眠模式电流典型值为1uA；
16k Bytes OTP程序存储器，256 Bytes SRAM 数据存储器；
具有OTP低压烧录功能。烧录电压范围：2.4V~ 3.6V，可以用于替代外部EEPROM；
内置RC振荡，无需外部时钟；
内置RTC模块，可与外接的32.768kHz晶体配合提供秒、分、小时信息；
8位TIMER，用于定时中断，支持PFD输出；
内置硅温度传感器，可以单点校正；
内置1路UART通信接口；
18SEG×4COM液晶驱动电路，超低功耗和大驱动能力设计。内含程控升压模块，可以在低压条件下维持高亮显示；
输出四种可选择稳压源：2.4V/2.6V/2.9V/3.3V，提供外部传感器激励信号；
灵活的电池检测功能，检测范围2.3V~ 3.0V；
所有I/O带施密特触发输入，可以选择是否使用上拉电阻；
掉电检测电路和上电复位电路；
工作电压范围：2.4V ~ 3.6V。

安晶生活APP

以晶华微SD8115+蓝牙模块开发的蓝牙体脂秤测量准确，除了重量，还能检测体脂率、水分、肌肉率等人体参数。结合安晶生活APP，可以对自己的身体进行监控检测。安晶生活APP是晶华微开发的一款操作简单、使用方便的手机健康管理软件，结合蓝牙体脂秤设备，可以对自己的体重和身体状态进行健康管理。除此之外，安晶生活APP还能提供专业的身体健康评分和建议。

安晶生活健康平台有以下特点：

1、测量精准，考量全面：体重测量结果比较精确，除了重量，还能检测体脂率、BMI、水分、肌肉率等身体数据。

图3. 安晶生活APP人体检测数据界面
