mCube MC3451加速度计应用于鱼漂,无外部MCU可极大节省空间、减少鱼漂重量

钓鱼已成为一部分人的日常休闲娱乐方式,鱼漂是钓具的重要组成部分,其主要功能是及时传递鱼吞食钓饵的信息。由于鱼钩处于水下,垂钓者无法准确判断鱼是否咬钩,有了浮漂后,鱼钩的状态就能通过钓组传递到浮漂上,一旦有鱼咬钩,浮漂就会左右摆动,这样垂钓者就能及时收线,防止鱼脱钩。

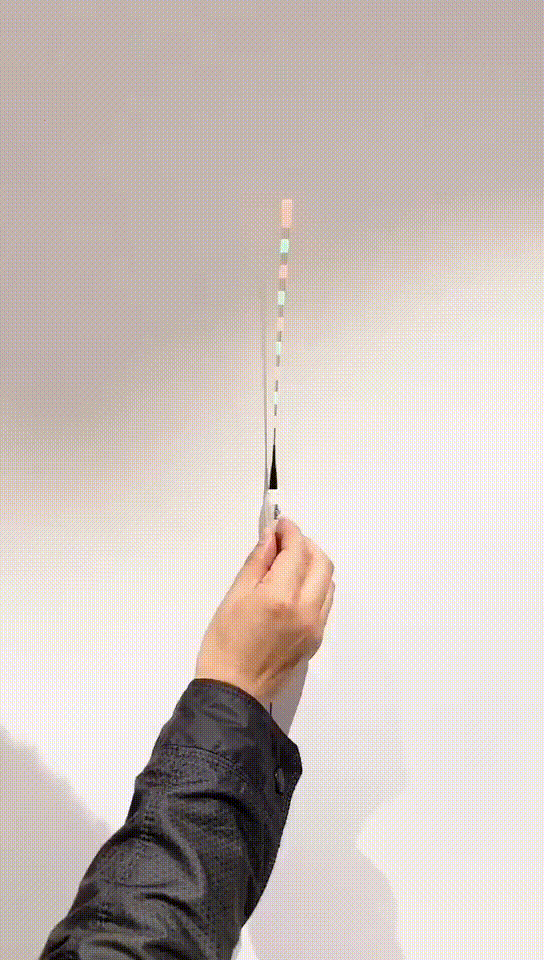

在鱼漂里内置加速度传感器,当有鱼吞食或咬钩时能够立刻检测到震动,鱼漂会立马变色,能够更直观的传递鱼吞食信息。

原理:内置Gsensor, 感应鱼吃食/咬钩产生的振动。

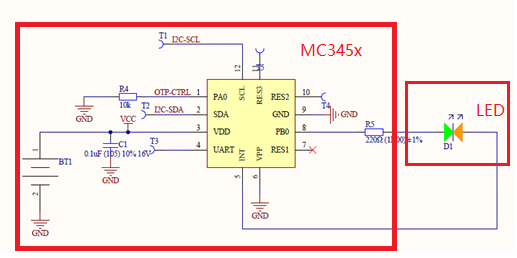

电路原理图:

通常情况,浮漂的自身重量直接影响浮漂的灵敏度。浮漂好坏的一个重要的参考系数是吃铅系数,吃铅系数越高灵敏度就越高,吃铅系数=吃铅重量/浮漂自身重量,比如说一支浮漂的自身重量是0.5g,吃铅重量1g,那么这支浮漂的吃铅系数就是:1g/0.5g=2.0,一支好漂的吃铅系数基本上都超过2.0以上!
因此,控制好浮漂自身重量是关键,传统的设计方案里,是将Gsensor和MCU组合,两个器件所占的空间大,pcb摆放又只能竖向设计,因此鱼漂重量也会偏高,影响钓鱼体验。

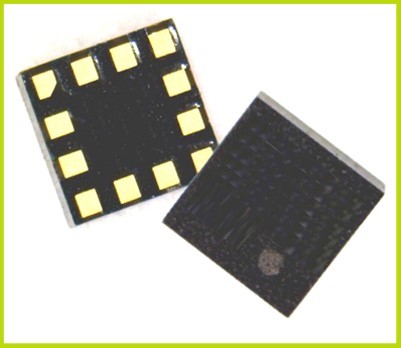

mCube迈柯博MC3451产品是由Gsensor+MCU封装成LGA-12 2x2x0.9mm的产品,并可以通过GPIO实现直接控制最高两组LED指示灯,和传统设计对比可完全省去外部的MCU,因此MC3451不仅可以很好满足鱼漂产品的功能需求,同时高集成度还可使整个鱼漂产品的体积和重量都得以进一步优化(产品重量可以控制在<1.5g),极大提高了玩家体验。

产品参数
量程 2g, 4g, 8g
数据精度(位) 8/10/14 bit
工作电流 300μA
封装类型 VLGA-12
芯片尺寸(sqmm) 2×2
